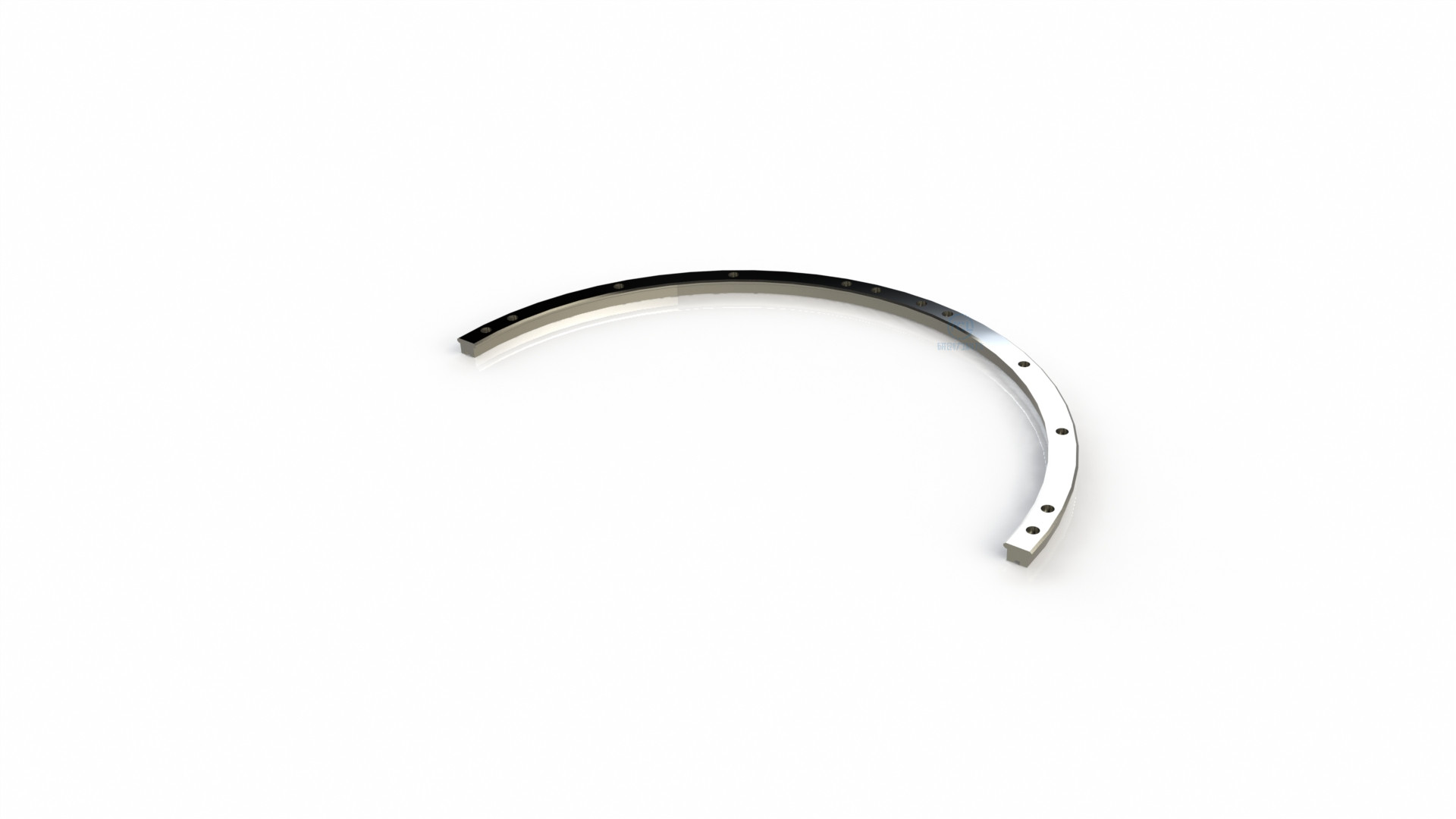

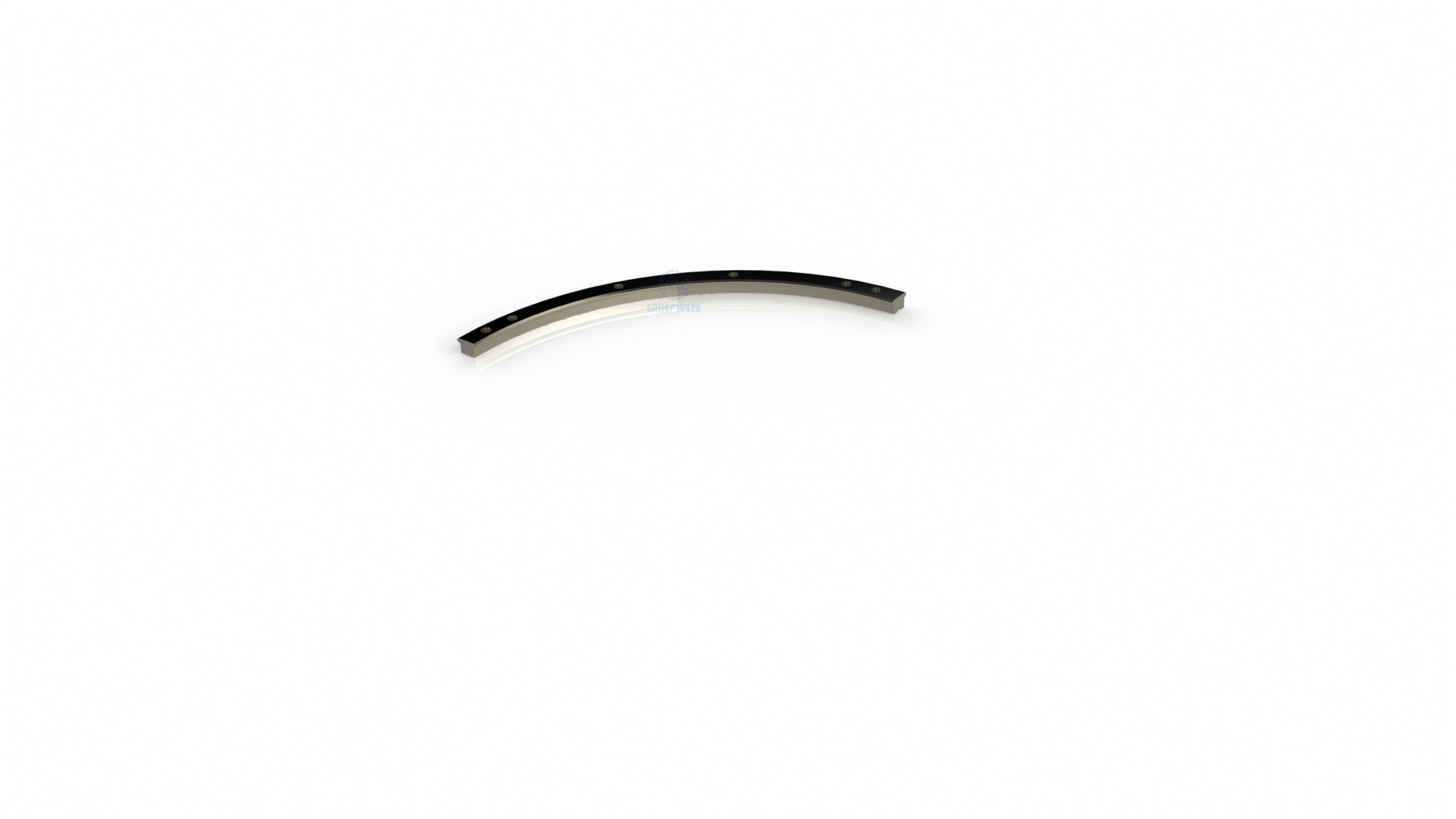

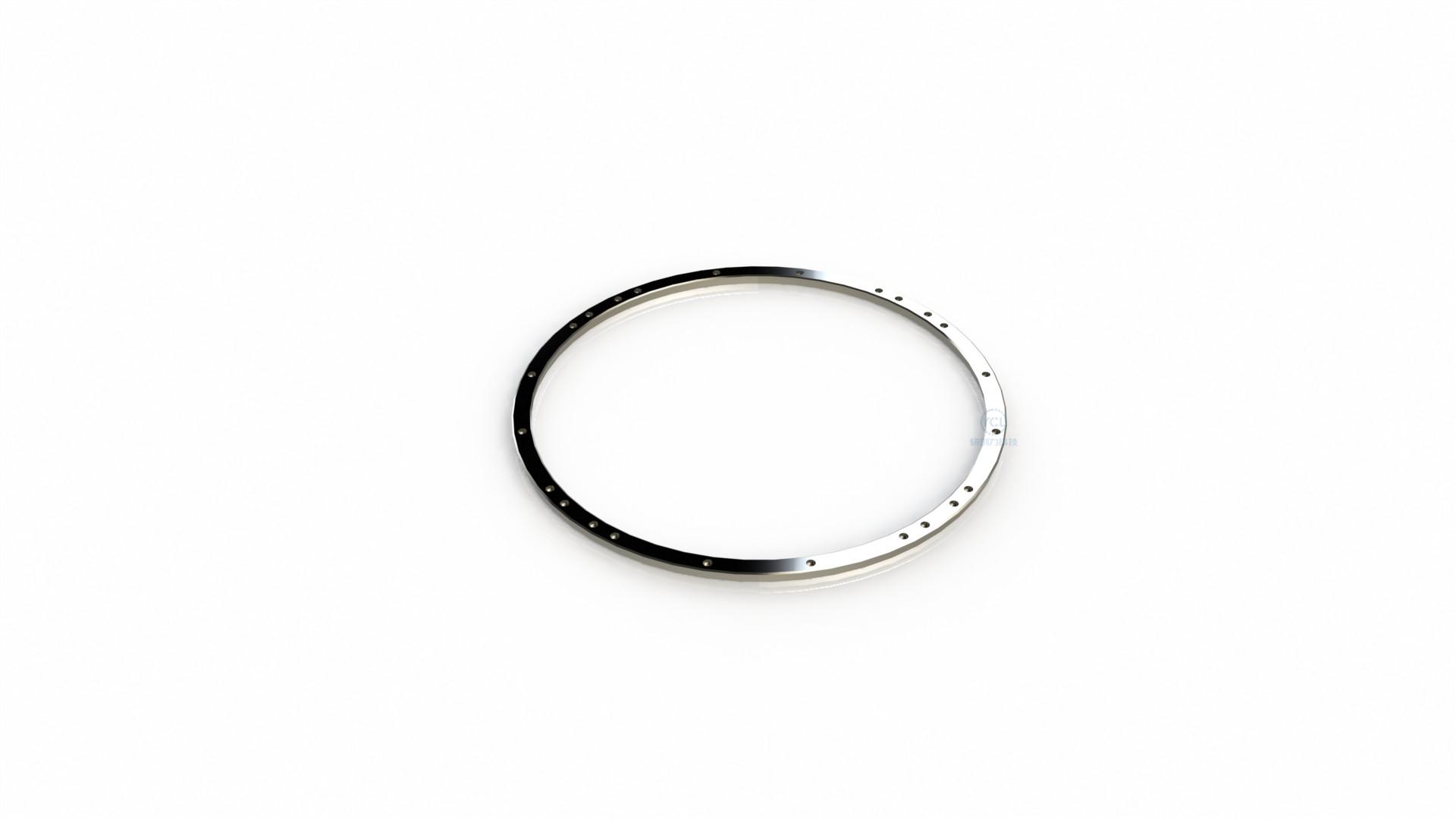

軌道采用優質軸承鋼制成，邊緣區域進行了硬化以提升耐磨性，經過研磨處理保證高精度和一致性，通過截取不同弧度可拼接成多種回路。
0512-6671-1059 / 13372117639 在線咨詢軌道采用優質軸承鋼制成，邊緣區域進行了硬化以提升耐磨性，經過研磨處理保證高精度和一致性，通過截取不同弧度可拼接成多種回路。

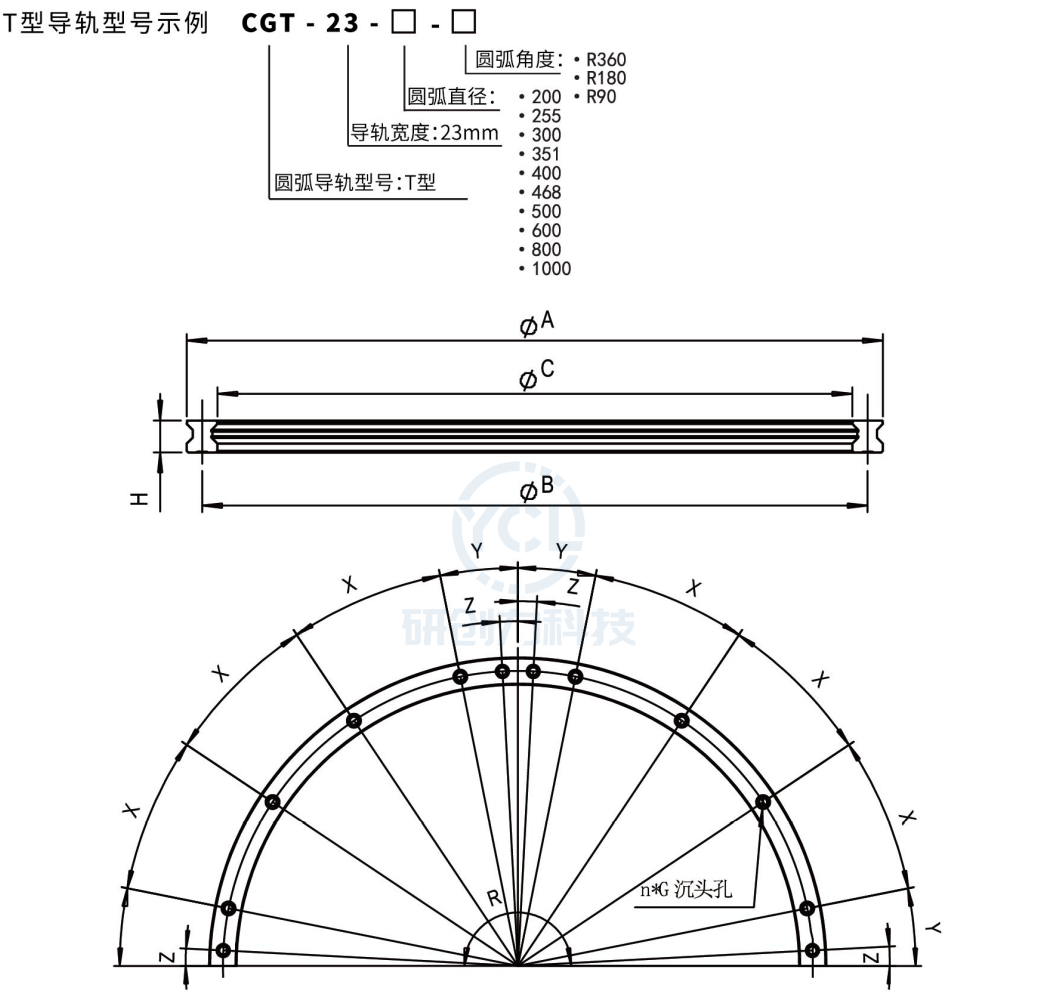

| 型號 | R | A | B | C | H | X | Y | Z | n(90°/180°/360°) | G |
| CGT-23-200 | 90°/180°/360° | 223 | 200 | 177 | 24 | 22.5 | 11.25 | * | 4/8/16 | M6 |
CGT-23-255 | 278 | 255 | 232 | 4 | 6/10/16 | |||||
| CGT-23-300 | 323 | 300 | 277 | 4 | ||||||
| CGT-23-351 | 374 | 351 | 328 | 4 | ||||||
| CGT-23-400 | 423 | 400 | 377 | 4 | ||||||
| CGT-23-468 | 491 | 468 | 445 | 4 | ||||||
| CGT-23-500 | 523 | 500 | 477 | 3 | ||||||
| CGT-23-600 | 623 | 600 | 577 | 3 | ||||||
| CGT-23-800 | 823 | 800 | 777 | 3 | ||||||
| CGT-23-1000 | 1023 | 1000 | 977 | 3 |
注：90°/180°導軌是由360°導軌切削而成，存在切削公差，通常為-0.2mm。
根據不同實際的應用情況，可根據客戶具體的應用要求進行非標訂制
